Matura: Systemtechnik

TCP/UDP

Referenzmodell

• Als Ausgangsmodell gab bzw. gibt es das OSI/ISO Modell sowie für Netzwerkprotokolle und Ausgangsmodell für die allgemeinen Schichtenarchitektur.
• Ermöglichung einer einheitlichen und effektive Kommunikation unabhängig des technischen Systems

OSI-Layer

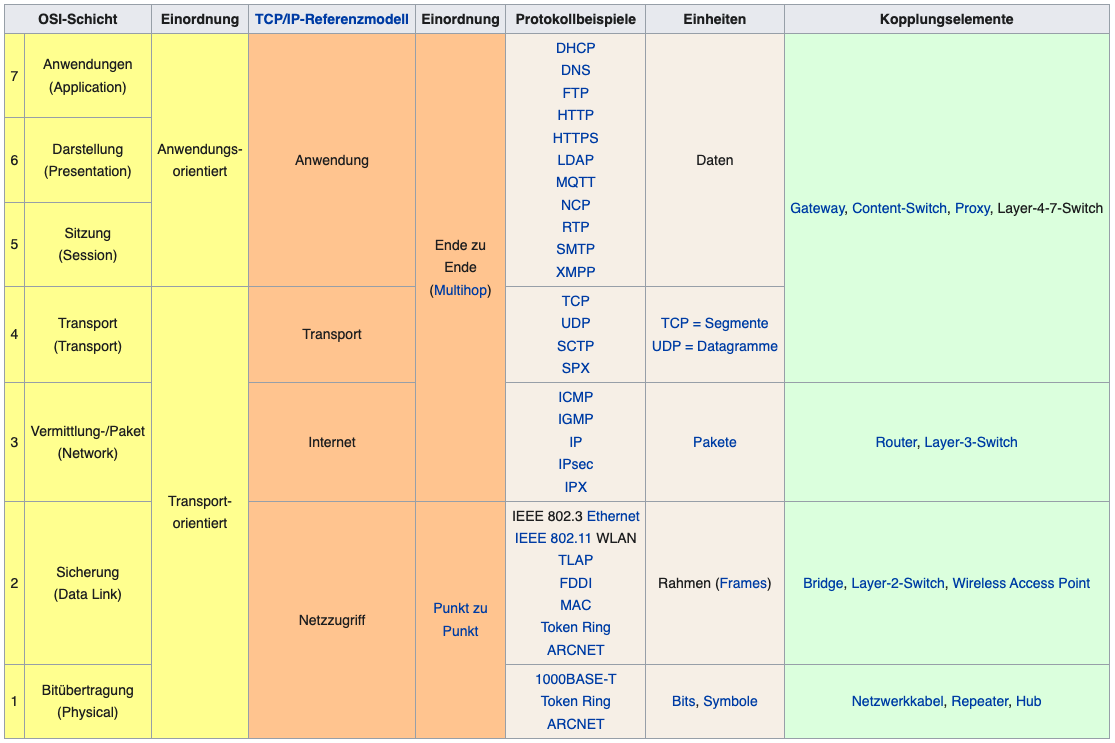

Das Schichtenmodell, das OSI/ISO Modell, besteht aus sieben Schichten. Diese lassen sich in viele verschiedene Kategorien einteilen.

Quelle: https://de.wikipedia.org/wiki/OSI-Modell

Protokollstack

• Ein Protokollstapel ist in der Datenübertragung eine konzeptuelle Architektur von Kommunikationsprotokollen.
• Jede Schicht benutzt dabei zur Erfüllung ihrer speziellen Aufgabe die jeweils tiefere Schicht im Protokollstapel.
• Daten, die über ein Netz übertragen werden, werden von einem Netzwerkprotokoll des Stapels nach dem anderen verarbeitet.
• Beim Senden fügt jedes Protokoll den Daten bestimmte Steuerinformationen hinzu, bevor sie dem nächsttieferen Netzwerkprotokoll übergeben werden.

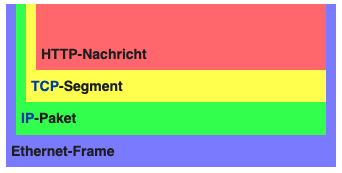

• Beispiel:
  • Eine HTTP-Nachricht, die via Ethernet versandt wird, lässt sich wie folgt veranschaulichen

Quelle: https://de.wikipedia.org/wiki/Protokollstapel

Schichtenmodell: Wofür ist jede Schicht zuständig?

1. Bitübertragungsschicht (Physical Layer)
   • Umwandlung der Bits in ein zum Medium passendes Signal und physikalische Übertragung
   • Signale, Laser, Lichtleiter, WLAN, …
   • Geräte: Antenne, Verstärker, Stecker, Buchse, Netzwerkkabel, Repeater, Hub
2. Sicherungsschicht (Data Link Layer)
   • Regelt Zugriff auf das Übertragungsmedium * Gesamter Datenstrom wird in Bitblöcke (Frames) aufgeteilt und Prüfsumme hinzugefügt
   • Geräte: Bridge, Switch
   • Protokolle: ARP, RARP, STP, HDLC, SDLC
3. Vermittlungsschicht (Network Layer)
   • Routing der Datenpakete zum nächsten Knoten
   • Bereitstellen der netzwerkübergreifenden Adressen
   • Auf- und Abbau der Verbindung
   • Fragmentierung der Datenpakete
   • Geräte: Router, Layer3-Switch
   • Protokolle: IP, IPx, ICMP
4. Transportschicht (Transport Layer)
   • Segmentierung des Datenstroms
   • Sicherstellung der fehlerfreien Übertragung
   • Zuordnung der Datenpakete zu einer Anwendung
   • Protokolle: TCP, UDP, SCTP, DCCP
5. Sitzungsschicht (Session Layer)
   • Steuerung der Verbindungen und des Datenaustauschs.
   • Organisiert Kommunikation zwischen 2 Systemen
6. Darstellungsschicht (Presentation Layer)
   • Umwandlung der systemabhängigen Daten in ein unabhängiges Format
   • Datenkompression und Verschlüsselung wird hier durchgeführt
7. Anwendungsschicht (Application Layer)
   • Dienste, Anwendungen und Netzmanagement
   • Funktionen für Anwendungen sowie die Dateneingabe und -ausgabe

Verbindungsauf/-abbau (Was passiert auf der Leitung – SYN SYN/ACK)

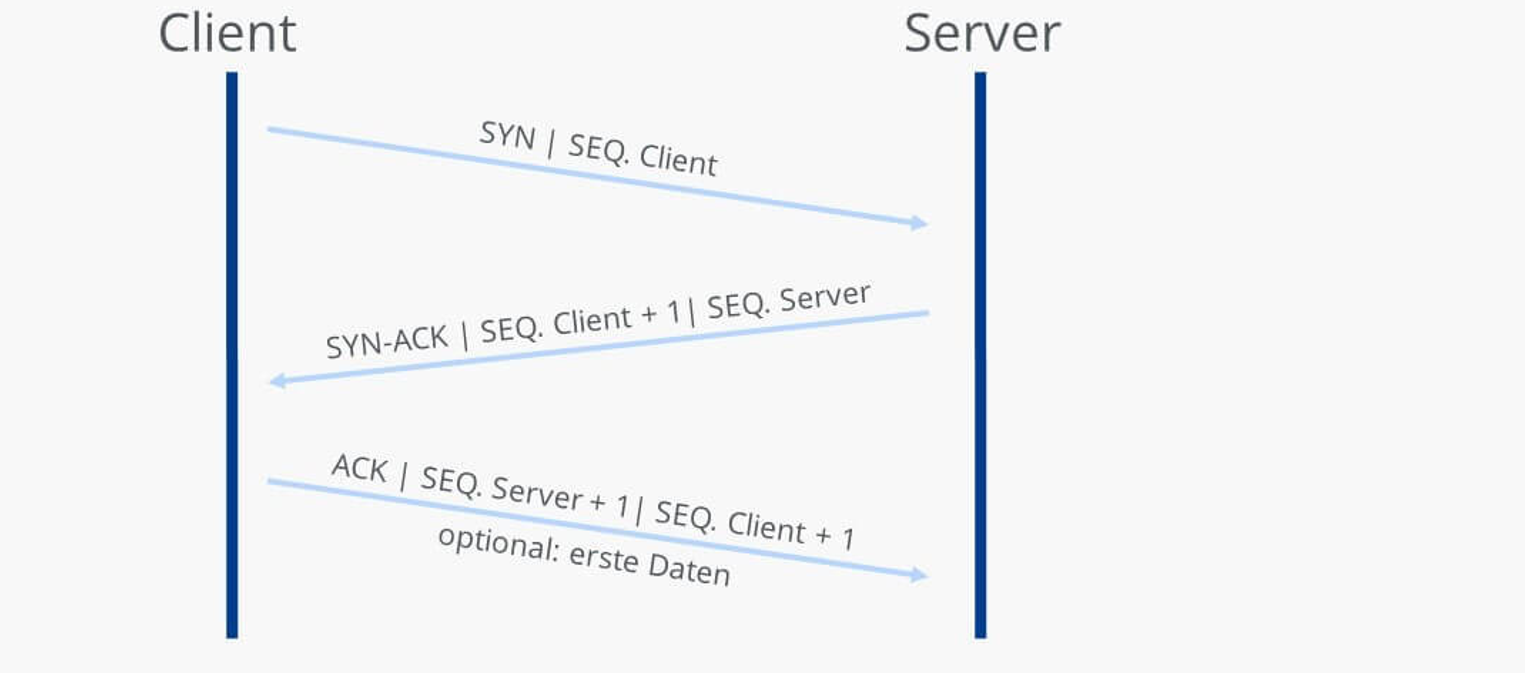

Aufbau

• Der Verbindungsaufbau läuft nach dem Three-Way-Handshake ab.
• Zuerst schickt der Client an den Server einen Verbindungswunsch (SYN).
• Der Server bestätigt den Erhalt der Nachricht (ACK) und äußert ebenfalls seinen Verbindungswunsch (SYN).
• Der Client bestätigt den Erhalt der Nachricht (ACK).
• Danach erfolgt der Datenaustausch zwischen Client und Server.

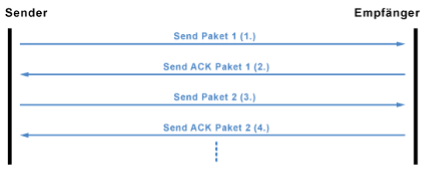

Kommunikation

• Der Sender beginnt mit dem Senden des ersten Datenpakets (Send Paket 1).
• Der Empfänger nimmt das Paket entgegen (Receive Paket 1) und bestätigt den Empfang (Send ACK Paket 1).
• Der Sender nimmt die Bestätigung entgegen (Receive ACK Paket 1) und sendet das zweite Datenpaket (Send Paket 2).
• Der Empfänger nimmt das zweite Paket entgegen (Receive Paket 2) und bestätigt den Empfang (Send ACK Paket 2).
• Der Sender nimmt die zweite Bestätigung entgegen (Receive ACK Paket 2).
• Und so läuft der Datenaustausch weiter, bis alle Pakete übertragen wurden.

Verbindungsabbau

• Der Verbindungsabbau kann sowohl vom Client als auch vom Server vorgenommen werden.
• Zuerst schickt einer der beiden der Gegenstelle einen Verbindungsabbauwunsch (FIN).
• Die Gegenstelle bestätigt den Erhalt der Nachricht (ACK) und schickt gleich darauf ebenfalls einen Verbindungsabbauwunsch (FIN).
• Danach bekommt die Gegenstelle noch mitgeteilt, dass die Verbindung abgebaut ist (ACK).

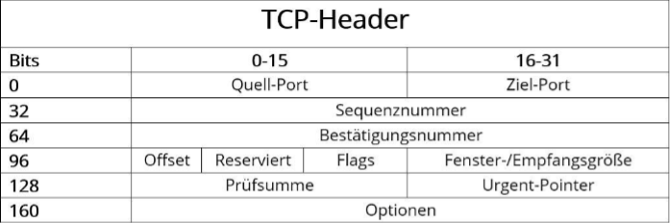

Aufbau TCP-Header (wichtigste Felder, Control Flags, Aufbau)

• Quell-Port (16 Bit): Gibt die Portnummer des Senders an.
• Ziel-Port (16 Bit): Gibt die Portnummer des Empfängers an.
• Sequenznummer (32 Bit): Die Sequenznummer gibt das erste Byte der angehängten Nutzdaten an und dient der Validierung und Sortierung (im Anschluss an die Übertragung) der Segmente.
• Bestätigungsnummer (32 Bit): Bestätigungsnummer, die der Absender als nächstes erwartet.
• Offset (4 Bit): Das Feld „Offset“ weist die Länge des TCP-Headers in 32-Bit-Blöcken aus, um den * Startpunkt der Nutzdaten hervorzuheben.
• Reserviert (6 Bit): RFC 793 entsprechend für künftige Nutzung reserviert, bis dato nicht verwendet. Dieses Feld muss immer den Wert „0“ haben.
• Flags (6 Bit): Über die sechs möglichen Einzel-Bits im Flags-Feld lassen sich verschiedene TCP-Aktionen aktivieren, um die Kommunikation und Datenverarbeitung zu organisieren.
  • URG - “Urgent” - “dringend”
  • ACK - “Acknowledgement” - Empfang quittieren
  • PSH - “Push”
  • RST - “Reset” - Fehler während der Übertragung
  • SYN - Erster Schritt bei 3-Way-Handshake
  • FIN - “Finish” - Signalisierung zur Beendigung einer Übertragung
• Fenstergröße (16 Bit): In diesem Feld wird dem Kommunikationspartner die Anzahl an Bytes übermittelt, die der Sender bereit ist zu empfangen.
• Prüfsumme (16 Bit): Das Transmission Control Protocol kann Übertragungsfehler zuverlässig erkennen. Hierfür wird die Prüfsumme herangezogen, die aus dem Header, den Nutzdaten und dem sogenannten Pseudo-Header berechnet wird.
• Urgent-Pointer (16 Bit): Der Urgent-Pointer („Dringend“-Anzeiger) gibt die Position des ersten Bytes nach den dringlich zu behandelnden Nutzdaten an. Folglich ist dieses Feld nur gültig und relevant, wenn das URG-Flag gesetzt ist.
• Optionen (0–320 Bit): Sollen TCP-Funktionen bereitgestellt werden, die nicht in den generellen Header gehören, geschieht dies über das Optionsfeld – ein mögliches Beispiel ist die Definition der maximalen Segmentgröße. Die Optionen müssen immer eine Länge des Vielfachen von 32 Bit haben, andernfalls ist die Auffüllung mit Null-Bits (Padding) erforderlich.

Timeout/Prüfsumme

s.o.

ARP-Protokoll

• Das Address Resolution Protocol (ARP) ist ein Netzwerkprotokoll, das zu einer Netzwerkadresse der Internetschicht die physische Adresse (Hardware-Adresse) der Netzzugangsschicht ermittelt und diese Zuordnung gegebenenfalls in den ARP-Tabellen der beteiligten Rechner hinterlegt.
• Es wird fast ausschließlich im Zusammenhang mit IPv4-Adressierung auf Ethernet-Netzen, also zur Ermittlung von MAC-Adressen zu gegebenen IP-Adressen verwendet, obwohl es nicht darauf beschränkt ist.

Was genau versteht man unter Routing und warum ist dies so praktisch?

• Routing ist die Kopplung von vielen verschiedenen privaten und öffentlichen Netzen
• Resultat des globalen Routings ist das Internet
• Wichtigste Aufgabe des Routing ist es, das Pakete zu ihrem Ziel finden und vom Ziel wieder Antworten zurückgelangen

Wofür braucht man NAT (könnte man darauf auch verzichten?)

• Network Address Translation (NAT) ermöglicht es, die Ziel- oder Quell-IP-Adressen eines Datenpakets durch eine andere Adresse zu ersetzen. NAT wird häufig verwendet, um aufgrund der Knappheit öffentlicher IP-Adressen mit privaten IP-Adressen im Internet zu kommunizieren. Diese Maskierung mehrerer privater IP-Adressen hinter einer öffentlichen IP-Adresse hat auch sicherheitstechnische Vorteile.
• Auf NAT kann man in nicht mehr verzichten, da nicht genügend IPv4-Adressen vorhanden sind.

Unterschied TCP/UDP

Transmission Control Protocol:

• stellt eine Verbindung zwischen zwei Endpunkten einer Netzverbindung her
• Daten in beide Richtungen übertragen
• Datenverluste werden erkannt und automatisch behoben

User Datagram Protocol:

• Verbindungslos
• Daten werden geschickt, ohne zu prüfen, ob sie ankommen
• Weniger Datentransfer als bei TCP

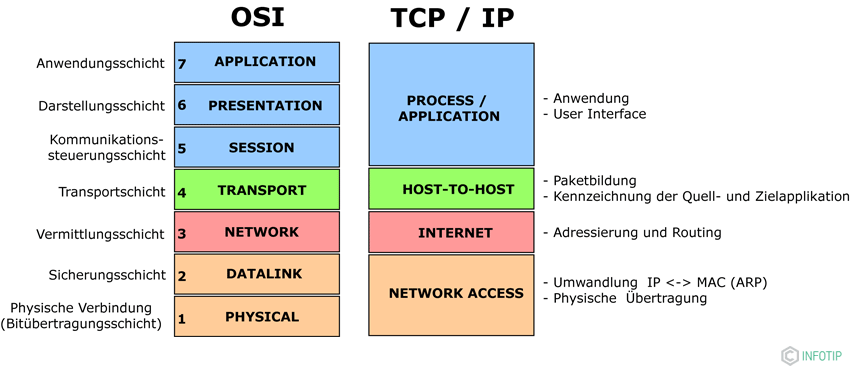

Vergleich OSI/ISO Schichtenmodell mit TCP/IP-Schichtenmodell

Aufteilung des Streams auf Packages?

• Eine Funktion von TCP besteht darin, den von den Anwendungen kommenden Datenstrom in Datenpakete bzw. Segmente aufzuteilen (Segmentierung) und beim Empfang wieder zusammenzusetzen.
• Die Segmente werden mit einem Header versehen, in dem Steuer- und Kontroll-Informationen enthalten sind.
• Danach werden die Segmente an das Internet Protocol (IP) übergeben.
• Da beim IP-Routing die Datenpakete unterschiedliche Wege gehen können, entstehen unter Umständen zeitliche Verzögerungen, die dazu führen, dass die Datenpakete beim Empfänger in einer anderen Reihenfolge eingehen, als sie ursprünglich hatten. Deshalb werden die Segmente beim Empfänger auch wieder in die richtige Reihenfolge gebracht und erst dann an die adressierte Anwendung übergeben. Dazu werden die Segmente mit einer fortlaufenden Sequenznummer versehen (Sequenzierung).

https://www.elektronik-kompendium.de/sites/net/0812271.htm

Wie werden Packages über das Netz versendet?

Der Datenstrom wird aufgeteilt. Die entstandenen Packages werden dann nach dem Routing-Prinzip zu seinem Ziel gebracht. Es ist für das TCP nicht relevant, wann welcher Teil der Nachricht ankommt. TCP gibt die erhaltenen Daten erst dann an die Anwendung, wenn alle Teile, also alle Prüfnummern, von allen Paketen eingetroffen sind und alles zusammengeführt ist.

Wie kann der Stream am Endpoint wieder zusammengebaut werden?

Der Endpoint, also der Empfänger der Übertragung, wartet bis alle Pakete angekommen sind. Ob alle Pakete angekommen sind, ergibt sich aus der Prüfsumme des Pseudoheaders. Wenn alle Pakete angekommen sind, dann wird der Session Manager von TCP die Pakete aneinanderreihen und der fertige Datenstrom ist verfügbar. Dieser wird dann der Anwendung überreicht.

Wie garantiert TCP, dass das Package tatsächlich ankommt (welche zusätzliche Kommunikation ist da notwendig?)

Es wird eine zusätzliche Verbindung aufgebaut. Obwohl es sich eher um eine virtuelle Verbindung handelt, werden während der Datenübertragung ständig Kontrollmeldungen ausgetauscht. Der Empfänger bestätigt dem Sender jedes empfangene Datenpaket. Trifft keine Bestätigung beim Absender ein, wird das Paket noch mal verschickt.

Da es bei Übertragungsproblemen zu doppelten Datenpaketen und Quittierungen kommen kann, werden alle TCP-Pakete und TCP-Meldungen mit einer fortlaufenden Sequenznummer gekennzeichnet. So sind Sender und Empfänger in der Lage, die Reihenfolge und Zuordnung der Datenpakete und Meldungen zu erkennen.

Wie groß kann ein TCP-Package werden – wovon hängt dies noch ab?

• Maximal 1452 Bytes
• Theoretisch 1500 Bytes möglich
• Es sind weniger Bytes praktisch möglich als theoretisch möglich, dies liegt daran, dass die Pakete jeweils in die darunterliegende Schicht passen müssen (Größe des Data Teils der jeweiligen Schichten)
• Bei jeder neuen TCP-Verbindung wird zu Beginn jedoch zwischen beiden Teilnehmern die maximale Größe eines Segments definiert

Chiffrieren von Daten - wo geschieht diese im TCP-Stack?

https://www.elektronik-kompendium.de/sites/net/1706131.htm
